CVV(シビル・ベテランズ&ボランティアズ)主催・2010年度 第2回見学会
　　　　　　　「　"余部橋りょう "見学会　」
山陰本線、鎧ー餘部間の「余部橋りょう」は、明治45年に完成した、高さ41m、鉄橋長310mの鉄骨造りのトレッス
ル(櫓)橋で、貴重な土木構造物であるが、昭和61年の強風による列車転落事故を機に、風速による運行規制が
強化され、年間80本以上の列車が運休されていた。そのため、橋梁架け替えが検討され、コンクリート橋に架け替
えが決まって、平成19年から工事が進められていた。
新橋は、現在線の南側7mの位置に、4本のコンクリート橋脚を立て、エクストラドーズド工法で箱型のコンクリー
ト桁を架けるエクストラドーズド橋である。(最大支間長82.5m)
現在線への接続は、橋梁の京都方はすぐトンネルであるため、新橋の東端は、93mの大きなS字桁で施行して
置き、在来線のストップ後、旧橋脚の上部と桁を撤去し、新桁を4mジャッキで在来線側に移動、そのあと、反時計
回りに5°回転させてトンネルを出たところで、在来線に接続するという切り替えが行われる。一方、餘部駅側は、
駅の南側の山をカットし、新橋からの線路を延伸して、ホームを出たところで、在来線に接続するという方法がとら
れるので、駅の乗降は、今までとは反対の、南側での乗降となる。
橋梁の、東端の切り替えが困難であるため、切り替えは列車を運休して行われる。7月17日〜8月11日の26日
間運休し、8月12日の初発から新線運行が開始される予定で、運休中は、香住ー浜坂間でバスの代行運転が行わ
れる。
工事が大詰めで、7月16日をもって旧橋が使われなくなるということで、旧橋の見納め、乗り納めと新コンクリート
橋の見学会が企画され、見学してきましたので、その報告です。
期日：
平成22年6月9日(水)　　
見学場所：
JR山陰本線　余部鉄きょう
スケジュール：
大阪駅発9:10(北近畿3号)→城崎温泉着11:51(のりかえ)→11:55発(普通)
→餘部着12:44
JV事務所にて工事のヒヤリングの後、現地見学(新橋梁を往復)
餘部発15:18(普通)→城崎温泉着16:07(のりかえ)→16:13発(きのさき10号)
→福知山着17:17(のりかえ)→17:19発(タンゴエクスプローラー4号)→大阪着
18:55
参加者：
8名　(うち CVV会員5名)
・　読売新聞記事

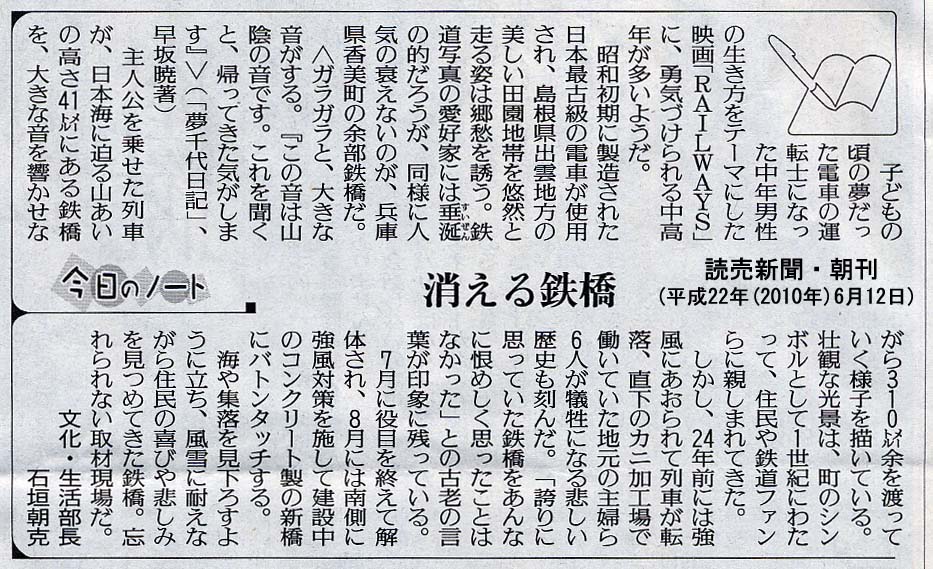

「今日のノート」(2010.6.12朝刊)
記事(2010.6.12夕刊)

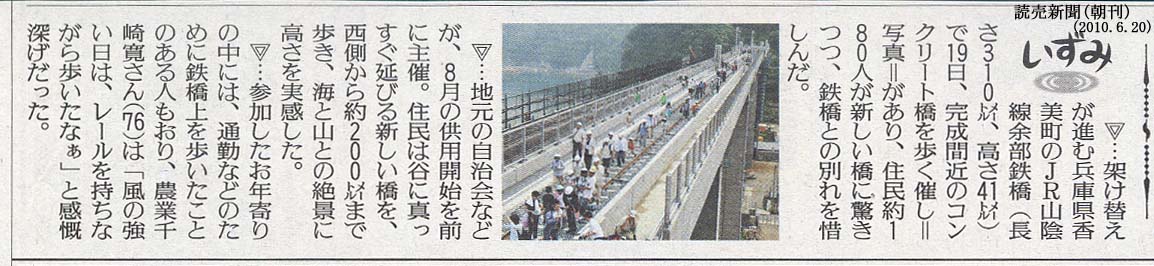

いずみ(2010.6.20朝刊)
・　産経新聞記事　　　　　余部鉄橋設計図発見(2006.8.24)

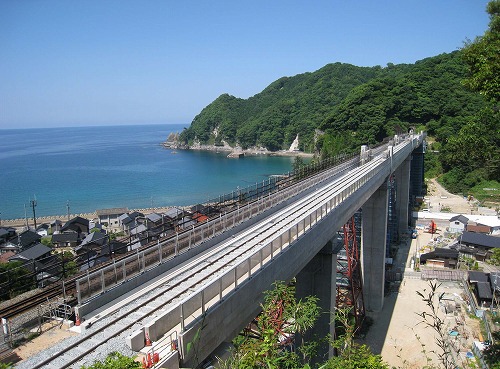

新余部橋梁
見学会参加の皆さん

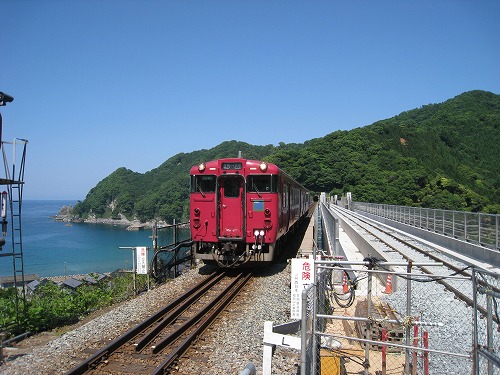

旧橋を渡ってきた浜坂行普通列車
好天に恵まれ、日本一のトレッスル橋脚橋梁の最後の勇姿と、スマートな最新工法の新コンクリート橋梁の両方
を、同時に、無事見学することが出来ました。
S字形の大コンクリート桁のスライド取り付けは、土木工事の歴史に残ることでしょう。工事を施工された清水建
設・銭高組JVの皆様に敬意を表するとともに、お忙しい中、説明ご案内をして頂いたN氏に厚くお礼申し上げます。
今回の見学会の発起人として、井上会員に大変お世話になりました。有難うございました。
参加頂いた皆様、お疲れさまでした。有難うございました。
CVV担当一同
